Venta vía licitación de planta geotérmica Kalina de 3.4 MWe, del proyecto Unteraching

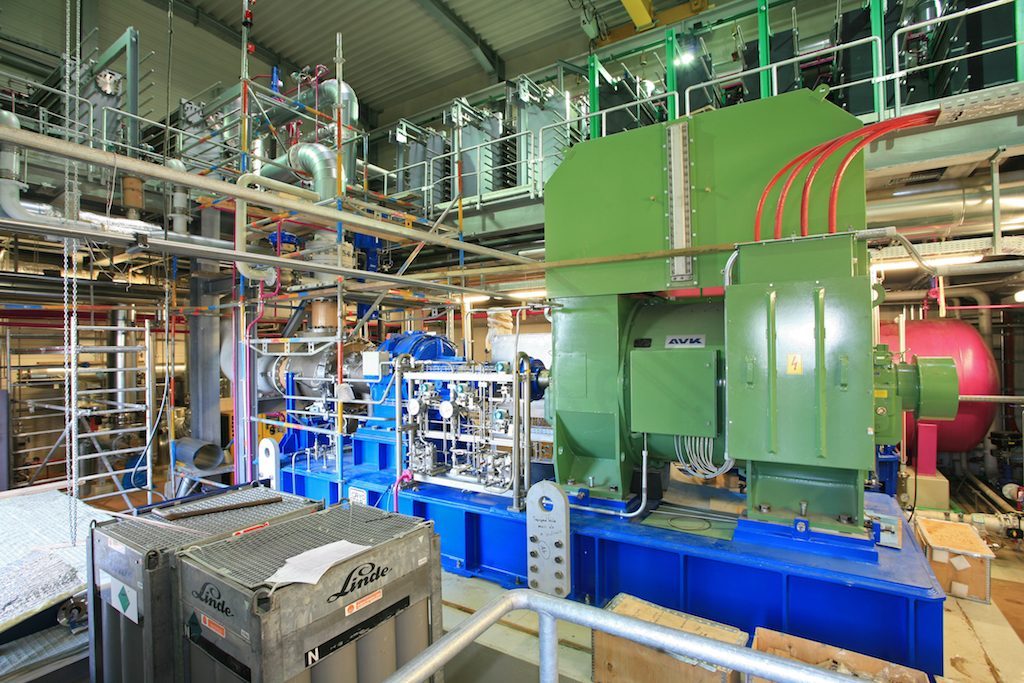

Geothermal plant technology of Unterhaching (source: Unterhaching)
carlos Jorquera
8 Oct 2018
La planta geotérmica de Unteraching, proyecto cerrado, está a la venta vía licitación. Se vende como una planta de calor residual, de tecnología Kalina y utiliza amoniaco como fluido de trabajo.
Informamos sobre la venta de los equipos de la tecnología de la planta de energía geotérmica de Unterhaching en Alemania.
Ahora el equipo ha sido listado en un sitio de subastas en los Países Bajos.
La tecnología de la planta se basa en la tecnología Kalina, que brinda la oportunidad de generar electricidad a partir de recursos de baja temperatura, como el calor residual y la energía geotérmica.
La venta de la planta de energía de Kalina consta de los siguientes componentes: turbina NH3, caja de cambios, generador y accesorios.
Anteriormente, la planta de Kalina en el sitio de Unterhaching se operaba con agua térmica como medio de transferencia de calor.
El medio de trabajo de la planta de Kalina es el agua de amoniaco. Esta mezcla permite un rendimiento de electricidad óptimo cuando se usan en este caso las llamadas fuentes de calor de baja temperatura, como el agua térmica.
Fecha de cierre 23 de octubre de 2018.
- Según los siguientes datos de diseño, la producción eléctrica bruta es de 700 a máx. 3.360 kW.
- Agua termal en la brida de entrada del evaporador. Capacidad calorífica específica 4,16 kJ/kg K.
- Densidad a 20 ° C 999.8 kg/m³
- Caudal 125 l/s
- Temperatura 122 °C Máx. tamaño de partícula <1 mm tamaño de partícula <1 mm
- Capacidad calorífica específica del agua de refrigeración.
- Capacidad calorífica específica 4.18 kJ/kg K
- Densidad a 20 ° C 999.7 kg/m³
- Caudal 630 l/s Temperatura 11 °C
- Datos climaticos
- Humedad relativa del 60%. Equipo de trabajo
- La mezcla de agua y amoníaco en el punto de diseño anterior es la siguiente 89% en masa de amoníaco y 11% en masa de agua desionizada.
Los componentes principales de la planta de Kalina son:
- Una turbina (Cryo Star), un planetary gear (BHS) y un generador (AVK) instalados juntos en un módulo.
- Una cabina insonorizada.
- Un sistema de aceite lubricante (Franke Filter) para la turbina, la caja de engranajes y el generador.
- Un control eléctrico correspondiente (Cryo Star): un paquete completo de piezas de repuesto como base para la revisión de la turbina, incluido el rodete de la turbina y el sello Burgmann (Cryo Star)
- Intercambiador de calor de placas (API Schmidt-Bretten) – 5 condensadores – 3 Precalentador – 3 Evaporador (¡incompleto! – solo racks – faltan las placas)
- 2 intercambiadores de calor secundario
- Un recipiente de condensado/tanque químico (Reuther)
- Un separador de baja presión/ciclón (campana + martillo de cubierta)
- Un separador de alta presión (Burgess Manning)
- Dos bombas de alimentación de amoniaco (Apollo), una como reemplazo, como nueva, empaquetada
- Dos bombas de inyección de amoniaco (Apollo), una como reemplazo, como nueva, empaquetada
- Un sistema de aire comprimido (Kaeser).
- Un generador de nitrógeno (Hunter) – defectuoso –
- Un transformador (Siemens) – Un conmutador de 6 kV (Siemens) –
- Un sistema de bajo voltaje que incluye control eléctrico con sistema de automatización PCS 7 (Siemens) en varios armarios de interruptores –
- Varios servidores, pantallas, accesorios.
- Inversor de 5 frecuencias (Siemens)
- Dos bombas de agua de refrigeración (Apollo) – una bomba está defectuosa –
- Una torre de enfriamiento (GEA) hecha principalmente de madera, revestida de aluminio, con tres ventiladores, un sistema de irrigación de agua (que necesita una revisión), un sistema de cestas de malla en la salida de agua con grúa. La torre de enfriamiento está equipada con un sistema de insonorización hecho de aluminio y lana de insonorización (32 dB (A)).
- Una planta de acondicionamiento de agua de enfriamiento (Weidener Wassertechnik)
- Un sistema de dosificación de amoníaco en contenedores (HVAC) para la alimentación de amoníaco.
- Un tanque de agua desmineralizada.
- Varias bombas (Apollo)
- Varias válvulas de cierre (por ejemplo, Ebro, Hesch, etc.), algunas con actuadores eléctricos y neumáticos
- Varias válvulas de seguridad (lectores, etc.)
- Varios dispositivos de campo, por ejemplo, Mediciones de presión, mediciones de temperatura, mediciones de flujo, mediciones de nivel (Siemens, etc.)
- Varias tuberías, en su mayoría de acero al carbono, en parte de acero inoxidable
- Varios repuestos, por ej. dos cajas de engranajes de ventilador (SEW), aspas del ventilador (Houwden), una bomba de drenaje, como nueva, empaquetada,
La documentación completa: Catalogue (pdf)
Visualización – Con cita previa – [email protected]
Colección – Con cita previa – [email protected]
Fuente: Troostwijk Auctions / ThinkGeoEnergy
